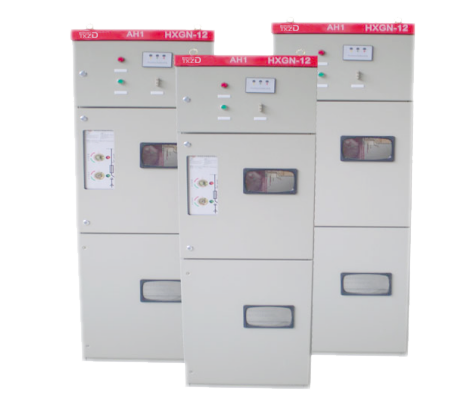

XGN2-12產品介紹
一、 概述
XGN2-12為箱型固定式金屬封閉開關設備（以下簡稱開關柜），額定電壓為12KV，用于電壓等級12kV及以下的三相交流50Hz系統中作為接分配電能用，特別適用于頻繁操作的場合，其母線系統為單母線和單母線帶旁路。
本開關柜符合GB3906及IEC298的要求，并具有兩部提出的“五防”聯鎖功能。
本開關柜配用的斷路器和操作機構組合如下：
GCEV1配一體化專用彈簧操作機構；
其隔離開關根據固定柜的要求，采用GN30-10旋轉隔離開關系列。
二、正常使用條件
1.戶內；
2.周圍空氣溫度：上限+40℃、下限-25℃；
3.海拔不超過1000m；
4.相對濕度：日平均值不大于95%，月平均值不大于90%；
5.地震烈度不超過8度；
6.沒有火災、爆炸危險、嚴重污穢，化學腐蝕及劇烈震動的場所。
注：若超過以上正常使用條件的用戶，可與制造廠協商按其要求采取相應的措施解決。
三、 結構特點
本開關柜為金屬封閉箱式結構，柜體骨架由角鋼、鋼板彎制焊接或敷鋁鋅鋼板組裝構成，柜內分為斷路器室，母線室，電纜室，繼電器室，室與室之間用鋼板隔開。開關柜為雙面板維護，從前面可檢修繼電器室內的二次元件、維護操動機構與機構聯鎖及傳動部分、檢修斷路器，從后面可維護主母線和電纜終端，在斷路器室和電纜室均裝有照明燈，后門下方設有與柜寬方向平行的接地銅母線，其截面為5×40mm2。
斷路器室：斷路器室在柜體下部，斷路器室的傳動由拉桿與操動機構相連接；斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的接線端子連接；斷路器上接線端子與上隔離開關的接線端子相連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。
母線室：母線室在柜體后上部，為了減少柜體高度，母線成品字形排列，以瓷質絕緣子支持，母線與上隔離開關接線端子相連接。
電纜室：電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置之探頭，電纜固定在支架上，對于主接線為聯絡方案時，本室則為聯絡電纜室。
儀表室：儀表室位于開關柜前上部，儀表室可供安裝二次儀表，在頂部設有可供安裝貫通二次小母線的接線端子。
防止誤才做閉鎖裝置：斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機構，它與操動機構采用的強制性機械。前門與后門采用程序鎖控制，整個聯鎖具有一定的程序，使用時必須按程序執行才能才做，否則不能操作。
